Projektet avsåg nyinstallation av elcentral med jordfelsbrytare och nya grupper i Lissma, Trångsund, Stockholms län. Uppdraget inleddes med en genomgång av befintlig anläggning, lastbild och fördelning mellan faser för att undvika obalans. Vi planerade ett kort driftavbrott, informerade boende och säkerställde spänningslöshet med mätning och låsning/märkning innan demontering av den gamla centralen. Befintliga grupper identifierades och dokumenterades, ledare märktes upp och eventuella skador på isolering noterades för åtgärd.

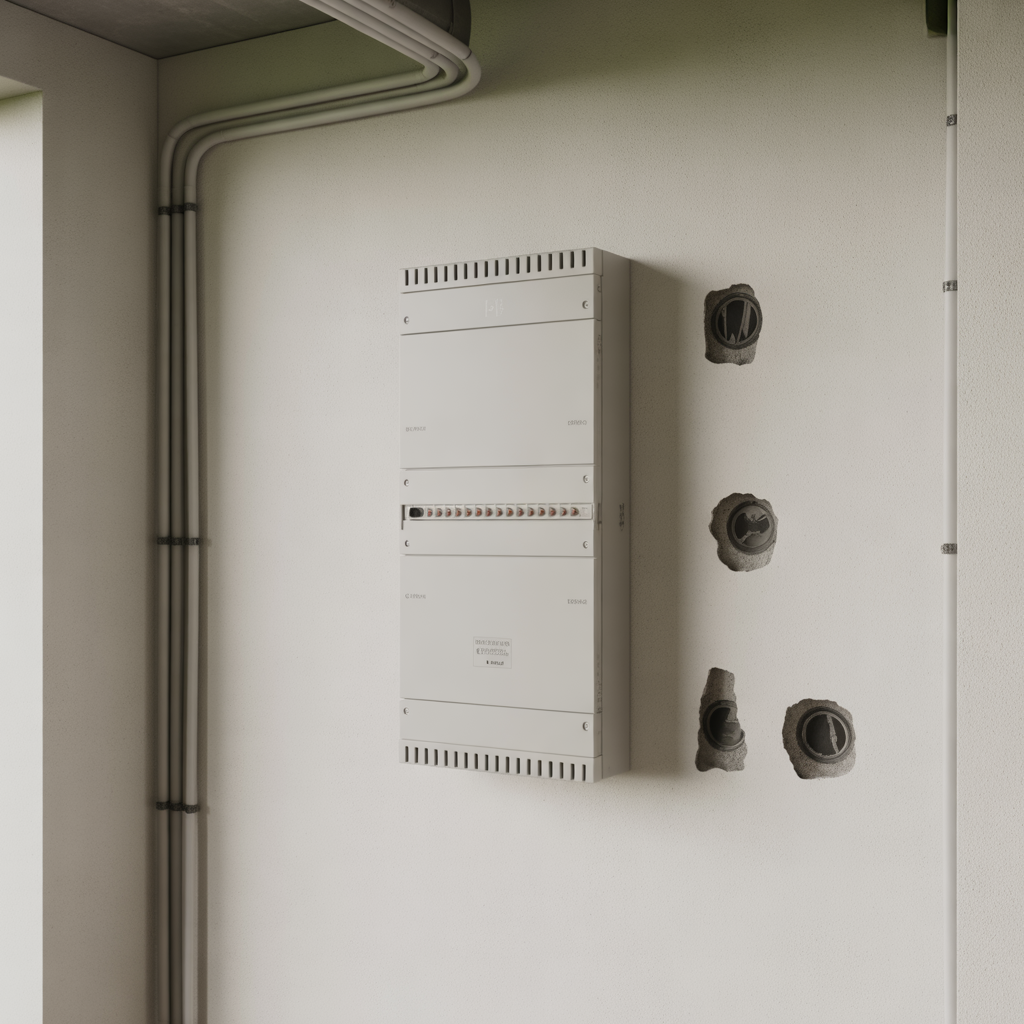

Den nya centralen byggdes upp som en normkapslad lösning med huvudbrytare, selektiv fördelning och jordfelsbrytare typ A 30 mA. Automatsäkringar dimensionerades efter ledararea och användning: 10 A till belysningsgrupper på 1,5 mm² och 16 A till uttag på 2,5 mm². Nya grupper installerades för köksutrustning, förråd och utomhusuttag, med halogenfria installationskablar i VP-rör infällda där det var möjligt och i diskreta kanaler vid synlig förläggning. Genomföringar tätades och kablar dragavlastades för att skydda mot mekanisk påverkan. PEN-ledare separerades där så krävdes och skydds- och nolledarskenor strukturerades med tydlig zonindelning. Lasten balanserades över faserna och centralen märktes med beständig gruppförteckning, märkning på varje apparat och tydlig nödbrytning.
Kvalitetssäkringen följde företagets egenkontrollprogram och elinstallationsreglerna SS 436 40 00. Samtliga anslutningar momentdrogs, och före idrifttagning genomfördes isolationsmätning, kontinuitetsmätning av skyddsledare, kortslutnings- och loopimpedansmätning samt verifiering av utlösningsvillkor. Jordfelsbrytare testades för utlösningsström och -tid och funktion provades på samtliga grupper. Vid provdrift kontrollerades temperatur i centralen under belastning, och avvikelser åtgärdades. Slutligen överlämnades dokumentation med mätprotokoll, uppdaterade scheman och relationshandlingar samt en genomgång av centralens uppbyggnad och rutinen för regelbunden test av jordfelsbrytare.
Vill du ha ett professionellt upplägg för att uppgradera elcentralen eller lägga till nya grupper, hör av dig så tar vi fram ett förslag anpassat till din anläggning, även vid badrumsrenovering Vaxholm.
