Uppdraget gällde nyinstallation av elcentral och jordfelsbrytare i Stortorp, Trångsund, Stockholms län. Arbetet inleddes med förbesiktning av befintliga grupper, kontroll av potentialutjämning och mätning av kortslutningsströmmar för att fastställa rätt dimensionering. Efter säker frånkoppling och verifierad spänningslöshet demonterades den gamla centralen, befintliga kablar märktes upp och den tidigare gruppförteckningen dokumenterades för spårbarhet och jämförelse.

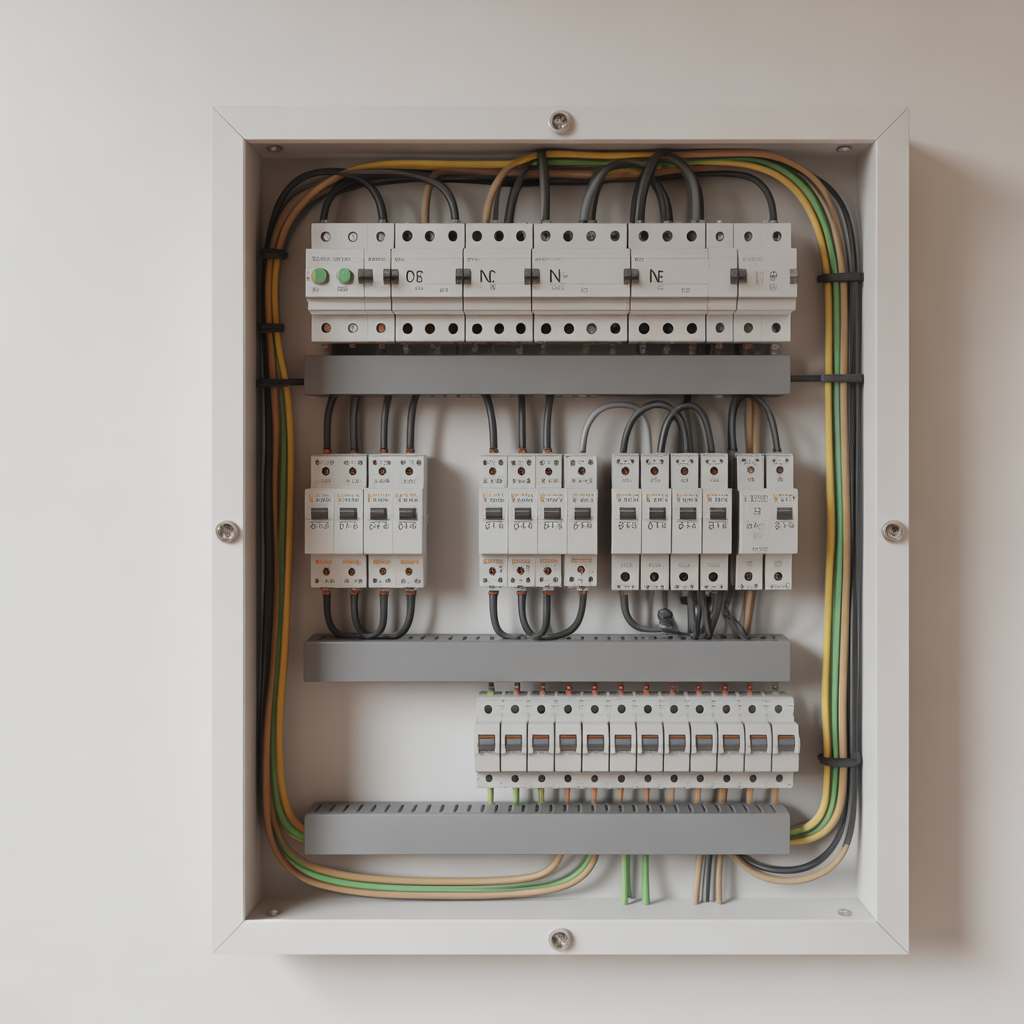

Den nya centralen byggdes som normlösning på DIN-skena med separat N- och PE-skena, huvudbrytare och kapslingsgenomföringar med dragavlastning. Dimensioneringen av dvärgbrytare anpassades till ledararea och lastkaraktär; huvudsakligen i B- och C-karakteristik beroende på applikation. För att minimera driftavbrott vid fel delades lasterna över två jordfelsbrytare 30 mA typ A, där uttag och fuktutsatta utrymmen prioriterades. För våtrumsdelen medverkade även en extern firma (badrumsrenovering Upplands Bro). Matning och interna byglingar utfördes med halogenfria H07Z1-U (FK) i korrekt färgkod, och utgående kablar fixerades med rätt avmantlingslängd och bockradie. Varje grupp märktes med nummer, skydd, ledararea och tillhörande jordfelsbrytare, och centralen försågs med ett uppdaterat gruppschema samt tydlig märkning av huvudbrytare och matningsväg. Utrymme lämnades för framtida grupper och centralens kortslutningshållfasthet verifierades mot uppmätt Ik.
Kvalitetssäkringen genomfördes enligt Elinstallationsreglerna och företagets egenkontrollprogram. Kontinuitet i skyddsledare, isolationsresistans, polaritet och slingimpedans mättes i ändpunkt. Jordfelsbrytarna testades med både halv och hel märkutlösningsström och utlösningstider loggades. Utlösningsvillkor verifierades mot uppmätt impedans, och selektiviteten mellan överströmsskydd och jordfelsbrytare kontrollerades för att undvika onödigt bortfall. Samtliga resultat protokollfördes och överlämnades tillsammans med relationshandlingar, uppdaterad gruppförteckning och fotodokumentation. Avslutningsvis gavs en genomgång av centralens uppbyggnad samt rutinen för periodisk provning av jordfelsbrytare med testknapp.
