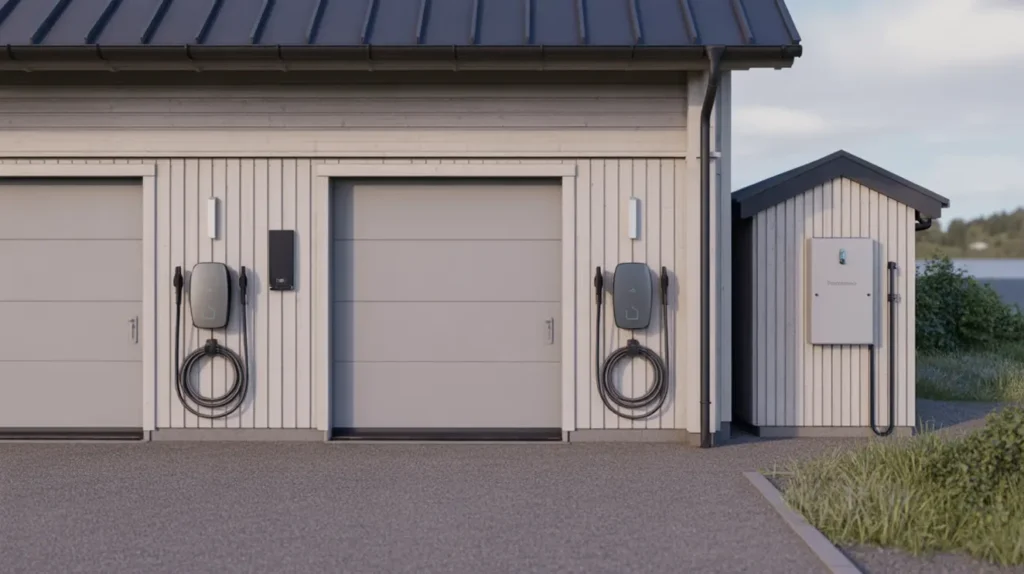

I ett kedjehusområde i Skogås, Trångsund har vi installerat två väggmonterade laddpunkter med dynamisk lastbalansering kopplad mot fastighetens huvudsäkring. Uppdraget omfattade förstudie med belastningsberäkning, anpassning av befintlig elcentral i garaget, framdragning av nya matningar för två separata grupper samt montering och driftsättning. Målet var att du skulle kunna ladda två bilar samtidigt utan att överbelasta anläggningen eller påverka övriga laster i huset.
Vi inledde med att mäta upp befintlig anläggning och verifiera jordningssystem samt gruppförteckning. I en kapslad undercentral installerade vi två 3-poliga dvärgbrytare C16 och en gemensam jordfelsbrytare typ A 30 mA, dimensionerat och märkt enligt gruppschema. Eftersom laddpunkterna har inbyggd DC-övervakning valdes typ A, i annat fall hade separat lösning för DC-felströmmar krävts. Lastbalanseringen löstes med tre strömtänger runt inkommande faser i huvudcentralen, med en skärmad kommunikationskabel till styrmodulen i garaget. Matning till laddpunkterna drogs med halogenfria installationskablar i UV-beständig kanal och flexslang, med tätade genomföringar och droppnäsa mot fasad för att minimera fuktinträngning. Fästen sattes i bärande material efter provborrning, och ledningsdragning lades med rätt böjradier och avlastning. Metalliska delar i carport anslöts till potentialutjämningen.
Efter montage utförde vi isolationsprov, kontinuitetsmätning av skyddsledare, slingimpedansmätning och prov av jordfelsbrytare. Vi verifierade att spänningsfall låg inom riktvärden och att åtdragningsmoment i central och apparater uppfyllde tillverkarens data. Vid funktionsprov laddades båda punkterna samtidigt, och styrningen reducerade automatiskt strömmen när hushållets totala effekt närmade sig huvudsäkringens nivå. Märkning sattes vid central och uttag, driftdokumentation och uppdaterad gruppförteckning lämnades över, och anläggningen togs i bruk enligt egenkontrollprogram och gällande elinstallationsregler.
Om du planerar dubbla laddpunkter med lastbalansering i Skogås eller Trångsund, hör av dig så tar vi fram en lösning anpassad till din elcentral och din körprofil.
